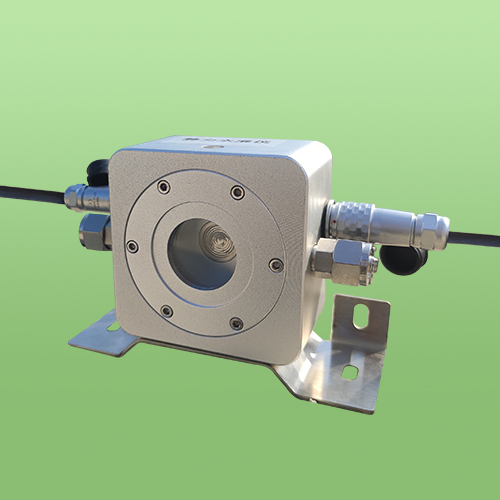

静力水准仪是测量两点间或多点间相对高程变化的仪器。由储液器、芯体和定制电路模块、保护罩等部件组成。沉降系统由多只同型号传感器组成，储液罐之间由通气管和通液管相连通，基准点置于一个稳定的水平基点，当测点相对于基准点发生升降时，将引起各点压力的变化。通过测量传感器压力的变化，来计算各测点相对水平基点的升降变化。
二、功能特点
1.采用压力传感器测量液体的压差，通过之前的标定拟合，从而对监测物体的沉降实现直接、直观的监测。
2.体积小、精度高、量程可选。
3.可以随着地面走势安装而不需要调平，不需要转点，全密封结构可以埋设于地下。
4.通过导气管屏除空气压力变化对测量精度的影响。
5.硬件具有rs485接口，可兼容性强，可外接lora模块，实现lora自组织网络，低功耗远距离传输。亦可外接4g模块，实现远程通信。
6.具有宽温度补偿（-20～80c），工作温度可达-40～125℃，适用于各种 环境；
7.测量点无需液面流动，只要沉降有液面压差就能实时体现
8.采用各种低功耗的传感器和微处理器芯片，降低总线压降，可使总线供电距离更远。
三、基本参数
量 程：(0～500, 0～1000,0～2000)mm
综合精度：小于0.05%fs
非 线 性：0.02%fs
稳 定 性：<0.05％fs/年
输出信号：rs485
供电电压：(9-36)v dc
工作温度范围：-40～80℃
补偿温度范围：-20～80℃
过载压力：100倍
介质材料：航空铝
电气连接：通气四芯电缆
防护等级：ip67
四、接线定义
线色 棕线 黑线 蓝线 灰线
rs485 电源正 电源负 485a 485b
五、应用范围
可应用于大型储罐、大坝、电站、高层建筑、基坑、隧道、桥梁、地铁等设施的沉降、位移监测。
